Striscia Qbe1.9 0.3mmx200mm БрБНТ1.9 della lega di Coper del berillio del cubo 2 per la timbratura del processo

Striscia БрБНТ1.9 di Coper Qbe1.9 0.3mmx200mm del berillio di marca di CUBERYLLIUM per la timbratura del processo dalle norme GOST

Descrizione di prodotto:

Nome: Striscia di rame del berillio

Nastro: Qbe1.9

Specificazione: 0.3mmx200mm

Tolleranza: +/-0.008mm

Stato: Morbido, duro, invecchiando (morbidezza), invecchiante (duro)

Superficie: Luminoso/lucidato

Applicazione: Per la timbratura del processo

CUBERYLLIUM ®-Qbe1.9 inoltre ha nominato il rame del berillio di Cube1.9Ti è la lega di rame il comunemente utilizzata del berillio ed è notevole per il sue più ad alta resistenza e durezza confrontati alle leghe di rame commerciali. La lega Qbe1.9 contiene approssimativo. Il Ti 0.1~0.25% di Ti, and1.85~2.1% di è raggiunge il suo carico di rottura può superare 1360Mpa, mentre la durezza si avvicina a Rockwell C45. Nel frattempo, la conduttività elettrica è un minimo di 22% SIGC nello stato completamente invecchiato. Qbe1.9also esibisce la resistenza eccezionale a rilassamento di sforzo alle temperature elevate.

Introduzione della lega di rame del berillio:

Bronzi con berillio come l'elemento additivo principale. Il contenuto del berillio del bronzo di berillio è 0,2% - 2% e una piccola quantità (0,2% - 2,0%) della terza componente di cobalto o di nichel si aggiunge. La lega può essere rinforzata tramite il trattamento termico. È una alto-conducibilità ideale, materiale elastico ad alta resistenza.

Il bronzo di berillio è non magnetico, antiscintille, resistente all'uso, resistente alla corrosione, affaticamento-resistente e sforzo-rilassamento resistente. E facile fondere e premere formazione. Gli usi tipici delle colate del bronzo di berillio sono muffe di plastica o di vetro, elettrodi per saldatura della resistenza, strumenti protetti contro le esplosioni per le aperture del petrolio e schermi di cavo sottomarini.

L'uso tipico del bronzo di berillio che elabora i materiali è come canne, connettori, contatti, molle della legatura, molle a lamelle e molle elicoidali, soffietti, soffietti e strutture ditrasporto del cavo in apparecchi elettronici.

Composizione chimica della lega di rame del berillio di Qbe1.9Ti:

Proprietà fisiche tipiche della lega di rame del berillio di Qbe1.9Ti:
Densità (g/cm3): 8,25
Modulo elastico (Gpa): 130
Conduttività elettrica: 22-28% SIGC
Coefficiente di espansione termica (m/m℃): 17.5x10-6

Conducibilità termica (25℃): 105W/m℃
Punto di fusione (°C): 870

Proprietà meccaniche ed elettriche della striscia del rame del berillio di Qbe1.9Ti:

Livello della lega di rame del berillio di Qbe1.9Ti:

Tecnologia chiave del rame del berillio (trattamento termico)

Il trattamento termico è il processo più importante per questo sistema della lega. Mentre tutte le leghe di rame sono temprabili da lavorazione a freddo, il rame del berillio è unico in essere temprabile da un trattamento termico di bassa temperatura semplice. Comprende due passaggi fondamentali. Il primo è chiamato ricottura della soluzione e la seconda, la precipitazione o l'invecchiamento.

Ricottura della soluzione

Per il Ti tipico della lega CuBe1.9 (1,85 - 2,1%) la lega è riscaldata fra 720°C e 860°C. a questo punto il berillio contenuto essenzialmente «è dissolto» nella matrice di rame (fase alfa). Rapidamente estiguendo alla temperatura ambiente questa struttura della soluzione solida è conservata. Il materiale in questa fase è molto molle e duttile e può essere prontamente il freddo lavorato disegnando, formando il rotolamento, o l'intestazione fredda. L'operazione di ricottura della soluzione fa parte del processo al mulino e tipicamente non è usata dal cliente. La temperatura, tempo alla temperatura, estigue il tasso, granulometria e la durezza è tutti i parametri molto critici ed è ben controllata da Cuberyllium.

Invecchiamento

L'invecchiamento migliora significativamente la forza del materiale. Questa reazione è effettuata generalmente alle temperature fra 260°C e 540°C secondo la lega e le caratteristiche desiderate. Questo ciclo induce il berillio dissolto a precipitare come fase ricca del berillio (gamma) nella matrice ed alle frontiere di grano. È la formazione di questo precipitato che causa il grande aumento nella forza materiale. Il livello di proprietà meccaniche raggiunte è determinato entro la temperatura ed il tempo alla temperatura. Dovrebbe essere riconosciuto che il rame del berillio non ha caratteristiche invecchianti di temperatura ambiente.

Tolleranza standard della striscia del rame del berillio di Qbe1.9Ti:

Le nuove informazioni contattano prego a information&cuberyllium.com.

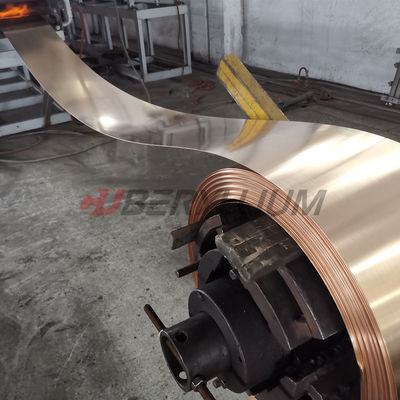

Foto del prodotto:

FAQ:

Q1: Potreste produrre la striscia del rame del berillio tramite il processo indurito mulino.
A1: Sì, potremmo produrre SONO (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , siamo la sola fabbrica potremmo fare induriamo la striscia in Cina.

Q2: Che cosa è i vantaggi il rame del berillio di CUBERYLLIUM®.
A2: 1: Il più grande peso della bobina ha potuto essere portata 1200kg/Coil

2: Siamo la sola persona che fondendosi dalla fornace semicontinua di vuoto.

3: Superficie più ulteriormente che lucida per i clienti superiori.

Q3: Perché voi che vi fondete dalla fornace semicontinua di vuoto.
A3: Ha potuto essere ottenere il lingotto fuso senza gas, la più piccola segregazione, perfezionamento di grano

Q4: Che cosa è i termini di pagamento?
A4: Accettiamo T/T, L/C, Paypal ecc. Può essere negoziato quando l'importo è differente.
